駆動系（ドライブベルト　ウエイトローラー　ドリブン）　

HONDA車用　　社外部品


　当社販売価格（基本的に下記○印の商品はほぼ在庫しておりますが注文が重複した場合等は2.3日遅れる場合があります）　

1

2015.　7.　1

ベルト ドライブベルト 価格 幅/長さ ジャイロUP ジャイロX キャノピー 在庫 工数
AF27,AF34,AF35,TD01（前期） 3,100 23100GG2751 15-650 TB50MF NJ50l,n,p,r ○
TD01(初期) 2,170 23100GJ8000 NJ50MD,F ○
TD01（中期）.TA02（前期）.SK50Mn,p 2,920 23100GR1753 18-664 TB50M,P TC50M
AF35 ZX /TD01. TA02（後期） 3,110 23100GAGJ52 18-672 TB50Y〜 NJ50MDY〜 TC50P〜 ○
TA03E 2,500 23100GFZ003 18.5-672 ***** NJ50MD8 TC508 ○
AF61.AF62.AF67.AF68 2,500 23100GFC901 18.5-675 AF61E,AF67E ○
AF54.AF55.AF56.AF57 2,040 23100GET003 17.7-670 AF55E ○ 0.4
ＡＦ58 2,500 23100GEZ003 18-795 ズーマー ○ 0.4
HF05(リード90） 4,350 23100GW3013 17-734 ブロード90 キャビーナ90 ジョーカー90 ○
NH100（リード100） 4,430 23100KFH003 18.5-784 ○
JF13（スペイシー１００) 4,240 23100GCC771 18.5-733 (-GCC-000)
JF19（リード110） 4,240 23100GFM901 18.5- (-GFM-890) ○
JF28（PCX） 7,180 23100KWN901 ○
ローラー ウエイトローラー 重量 在庫 工数
16x13 AF63(スマートディオＺ４） 1,240 ６個 22123gt8750 日本製 5.0g 茶色 ○ 0.4
AF56(スマートディオ) 1,130 ↑ 22123gby830 ↑ 6.0g 黄緑色 ○ 0.4
AF55.58.59.61.62.67.68 1,130 ↑ 22123get000 (-GFC-900) ↑ 6.5g 焦茶色 ○ 0.4
TA03（キャノピー、X） 1,080 ↑ 22123gfz010 ↑ 7.1g 緑色 ○
AF35ZX（SK50MY〜） 1,080 ↑ 22123gt8600 ↑ 7.5g 桃色 ○ 0.7
AF27.28.34.35 1,240 ↑ 22123gz0000 ↑ 8.5g 黄色 ○
AF34 1,390 ↑ 22123gbc305 ↑ 9.0g 黒色 ○ 0.7
AF34（SK50MY〜） 1,200 ↑ 22123gav630 ２枚クラッチ ↑ 9.5g 水色 ○ 0.7
230 1個 22121gc2941 x6 10.0g ○
AF34(SK50MW) 1,200 ６個 22123gbb000 ↑ 10.5g 赤色 ○ 0.7
AF20、AF34(SK50MS) 1,200 ↑ 22123gt8770 ↑ 11g 緑色 ○
JF13(スペイシー100） 1,130 ↑ 22123gccb50 中国製 11.5g 黄緑色 ○
230 1個 22121gr1010 x6 日本製 12.0g ○
HF05(リード.キャビーナ.ジョーカー90） 1,200 ↑ 22123gt8860 ↑ 13g 茶色 ○
250 １個 22121gz0003 ↑ 8.5g 黄色 ○
AF61.62.67.68 930 ６個 22123gfc900 中国製 6.5g 焦茶色 ○
18x13 JF06(リード100/前期） 1,260 ６個 22123kfh305 日本製 14.0g 白色 ○
JF06(リード100/後期） 1,260 ↑ 22123kfh306 ↑ 12.0g 茶色 ○
18x14 JF19（リード110） 1,080 ↑ 22123gfm900/890 ↑ 16.0g 焦茶色 ○
スライドピース　（50cc一般、HF05) 520 ３個 22011gw0000 日本製 50cc共通 ○
(ジャイロ系） 620 ↑ 22011gag750 ↑ ○
（HF05.NH100） 600 ↑ 22011gn3000 ↑ ○
(TA03.JF19) 540 ↑ 22011gcc770/000 ↑ ○


2

2016.　4.　1.21

クラッチ側 DIO,JYRO流用 在庫 工数
トルクカム トルクカム　（ジョルノクレア） **** 23220gee000 ドリブンフェイス 3本ピンタイプ 0.5〜
トルクカムセット **** 5点 Oリング等４個 在庫限り ○
ドリブンフェイススプリング　 0.5〜
　　　　　　　ジョルノクレア用 950 23233gee000 上記トルクカム用 紫 弱 ○
　　　　　　　ジャイロ等 1,100 23233ge8000 TC50P〜 緑 中 ○
　ライブディオ等 1,050 23233gm0000 赤 強 ○
社外　センタースプリング 1,200 青 赤の10％UP ○

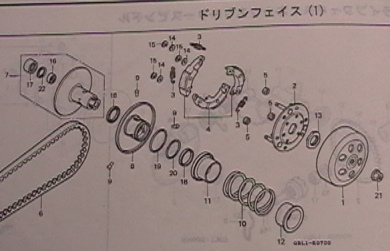

ドリブンフェイス ネジ止タイプ(28mm/ナット) AF18E　 AF27（DIO　Fit除く）　 AF34E（一部）　 HF05E　 TA01E 在庫 工数
AF34 E-7 16 ドリブンベアリング交換セット　 1,100 91001ga7701 ラジアルボールBG6901U 590 ○ 0.6〜
17 （ナット） 91103gr1003 ニードルBG　17x25x18 550 ○
単価 1個 品番 名称 必要個数
AF35ZX E-7 1 4,620 22100GW2710 クラッチアウターＣＯＭＰ 1
2 2,620 22350GAHA00/gak930 ドライブプレートＣＯＭＰ 1
3 410 22401GAK930 クラッチスプリング 3
4 5,330 22535GAK305 クラッチウエイトセット 1
5 150 22804148000 クラッチダンパーラバー 3
7 ドリブンフェイス（ＺＸ） 6,910 23205GAG305 ドリブンフェイスセット Ｒ.Ｓ.Ｔ 1
↑ 6,700 23205GBL306 ↑ Ｖ〜 1
8 トルクカム（ＺＸ） 4,160 23220GBL880/700 ムーバブルフェイスＣＯＭＰ 1
9 160 23225GR1750 ガイドピン 3
10 1,000 23233GM0000 ドリブンフェイススプリング 1
11 520 23237GR1880 シール　カラー 1
12 520 23238GS7010 スプリング　カラー 1
13 370 90202187000 スペシャルナット　28ｍｍ 1
14 190 90442044000 スラストワッシャー　6ｍｍ 3
15 70 90454GB2000 サークリップ　6ｍｍ 3
16 580 91001ga7701 ラジアルボールBG6901U 1 ○ 0.6〜
17 550 91103gr1003 ニードルBG　17x25x18 1
18 250 91211GK8013 オイルシール34ｘ39ｘ3 2
19 170 91302PA9003 Ｏリング　39.8ｘ2.2 1
20 310 91301KA5741 Ｏリング　36ｘ1.5 1
21 60 9405010000/ フランジナット　10ｍｍ 1
22 50 9452024000/ インターナルサークリップ24 1
E-7　　7 G'用　ドリブンフェイスASSY 6,640 23205gah315 ドリブンフェイスASSY 23200gr1751.750 HM-R1 ○
補足 G'用ミッション部品
E-8 4 4,200 23411GZ0010 ドライブシャフト(13T) 23411gz0000
E-8 5 2,760 23421gw0000 カウンターシャフト（15T)
E-8 6 *** 23422gz0000 カウンターギヤー（40T)
E-8 7 7,300 23430gaha00/gr1880 ファイナルギヤー（45T) 再販 7/1 29

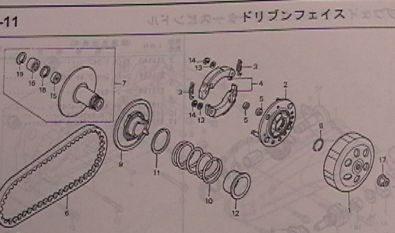

ドリブンフェイス クリップタイプ（30x2.0/クリップ） AF27（DIO　Fit) 　 AF34E(　J　.　S　） AF55E
AF58 E-11 15 ドリブンベアリング交換セット 1,100 91001kg8901 ラジアルボールBG6901UU 650 ○ 0.6〜
E-11 16 （クリップ） 91103gch003 ニードルBG　17x25x18WS 500 ○
単価 品番 名称 必要個数
AF58 E-11 1 4,620 22100GCH000 クラッチアウターCOMP 1
2 3,540 22350GBLJ21/J20 ドライブプレートCOMP 1
3 210 1個 22401GEE710 クラッチスプリング AF55E 2 ○
340 1個 22401GAJ920 ↑ AF34E 2 ○
4 クラッチシュー（２枚タイプ） 4,010 22535gbl305 クラッチウエイトセット 1 ○
5 150 22804148000 クラッチダンパーラバー 2
7 5,770 23210GEE711/710 ドリブンフェイスCOMP AF55E 1
6,370 23210GBLJ30 ↑ AF34E 1
8 150 23215GBLJ30 エキスターナルクリップ30ｘ2.0 1
9 3,810 23220GEE711/710 ムーバブルフェイスCOMP AF55E 1
4,160 23220GCH010 ↑ AF34E 1
10 960 23233GEE711 ドリブンフェイススプリング AF55E 1
860 23233GBLJ20 ↑ AF34E 1
11 280 23237GCH000 ドリブンフェイススプリングワッシャー 1
12 樹脂製スプリングカラー 360 23238GCH000 スプリングカラー 1
13 190 90442044000 スラストワッシャー　6mm 2
14 70 90454GB2000 サークリップ　6ｍｍ 2
15 650 91001kg8901 ラジアルボールBG6901UU 1 0.6〜
16 500 91103gch003 ニードルBG　17x25x18WS 1
17 60 9405010000/ フランジナット　10mm 1
18 50 9452024000/ インターナルサークリップ24 1
19 50 9452025000/ インターナルサークリップ25 1


AF34E 　　　　　　ネジ止タイプ(28mm/ナット)　 AF55E/LiveDio S,J　クリップタイプ（30x2.0/クリップ）


G'用　ドリブンフェイスASSYの説明

＃ベルトの幅、長さは参考程度にお考えください

2015　7　.1

オイル・グリス ＺＯＩＬ 　エンジン組み付け用（グリス、スプレー） 定価
SUPER ZOIL GREASE 2,000 100g 0sjddzg100 グリス -30℃〜130℃ 2,376円 ○
SUPER ZOIL SPRAY 2,000 280ml 0sjddzs280 潤滑スプレー 2,376円 ○
SUPER ZOIL CHAIN LUBE 1,800 220ml 0sjddzc220 グリススプレー 2,160円 ○
2サイクルオイル カストロール　TTS　Racing 1,200 500ml 0sjdz20211 ２サイクルオイル 全合成油 ○
ホンダ　ウルトラGR２ 1,300 1000ml ２サイクルオイル 鉱物油 ○
ブレーキオイル ホンダ　ウルトラBF　DOT4 1,000 500ml ブレーキオイル 820399938 1,111円 ○
ホンダ　ウルトラBF　DOT4 1,700 1000ml ブレーキオイル 820399931 1,997円
耐熱塗料 耐熱塗料（つや消しブラック） 800 220ml 0ssdbp61 耐熱温度600度 COSMO ○
樹脂用補修塗料 P.P.メイト（つや消しブラック） 2,400 420cc 0ssdbppm インナーカバー等の補修 TOYO 2,916円 ○
樹脂,ゴム用 艶出し トリムディテーラー *** 296ml 0ssdb10810 黒い樹脂/ゴムの艶出し スナップオン 1,944円
グリップボンド ホンダ　ボンドA 350 10ml 08crdb010s0 グリップヒーター対応 塩化ビニール系 ゴム系 377円 ○



＃品番につきましては記載ミスもあるかもしれませんので参考程度にお考えください。

ジャイロ用　カスタムパーツはこちらからご確認いただけます

＃エンジン番号から車体番号、機種を調べる
