ジャイロ用　後期フロントパイプ

ジャイロ用の後期マフラーはフロントパイプが別に取り外しできるため単体での交換可能。

純正は排気ポートが狭い上マフラーも細くカバーを取り付けるため曲がっています。

（参）純正フロントパイプ入口系　　　ジャイロ　18mm　　　ライブディオ　21mm

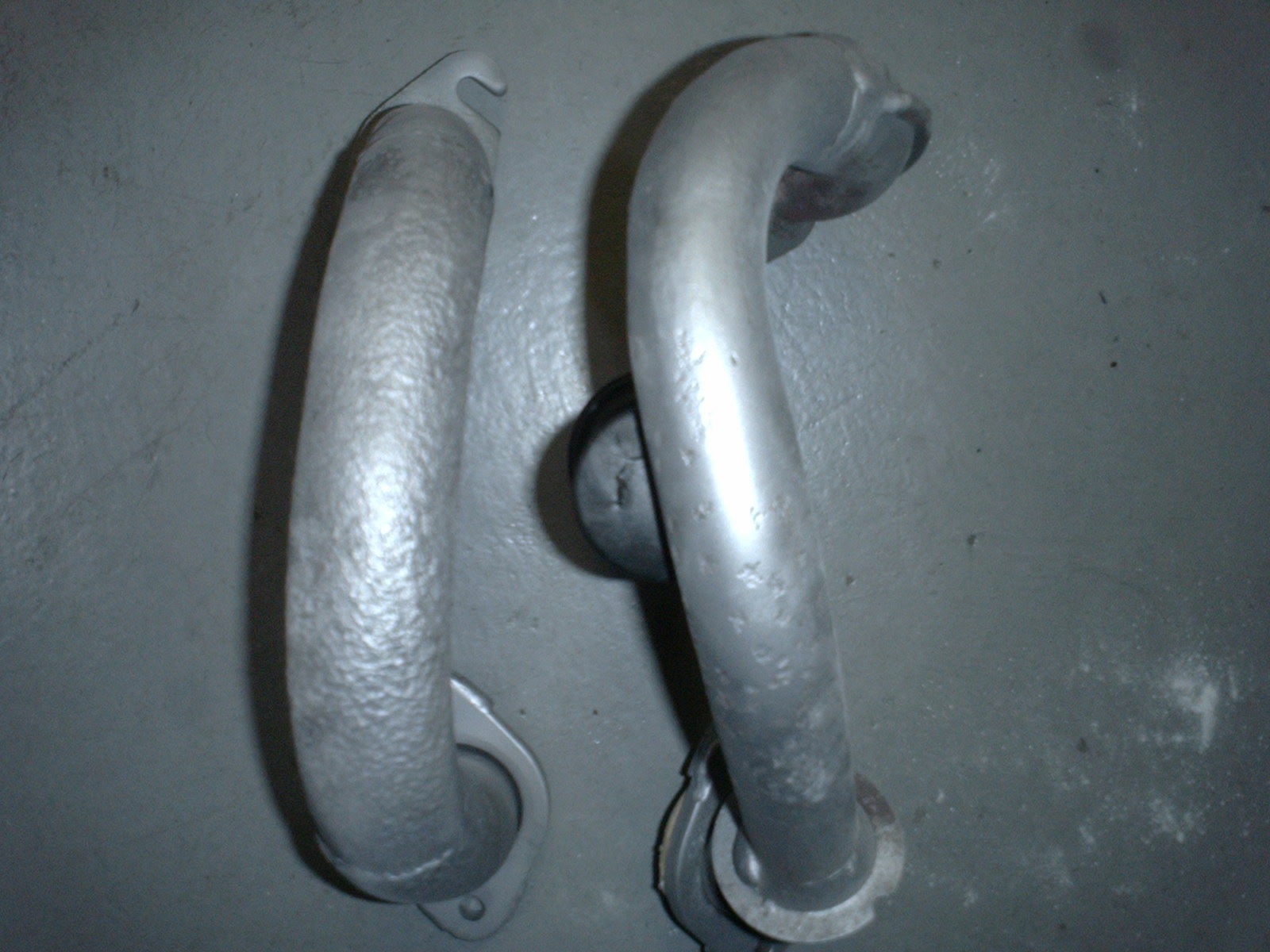

　　右側が後期用のフロントパイプ（余分なパイプは削除済み）

簡単に作るため廃材利用によるフロントパイプ制作

サイズ的に手頃なAF２７用のマフラーからフロントパイプのパイプを切り出す。

純正のフランジ部分は再利用

　　溶接しやすいように内部洗浄後ブラスト処理

　治具のエンジンを用意し

　切り出したパイプを借り付け

　全体を溶接　　　　　　

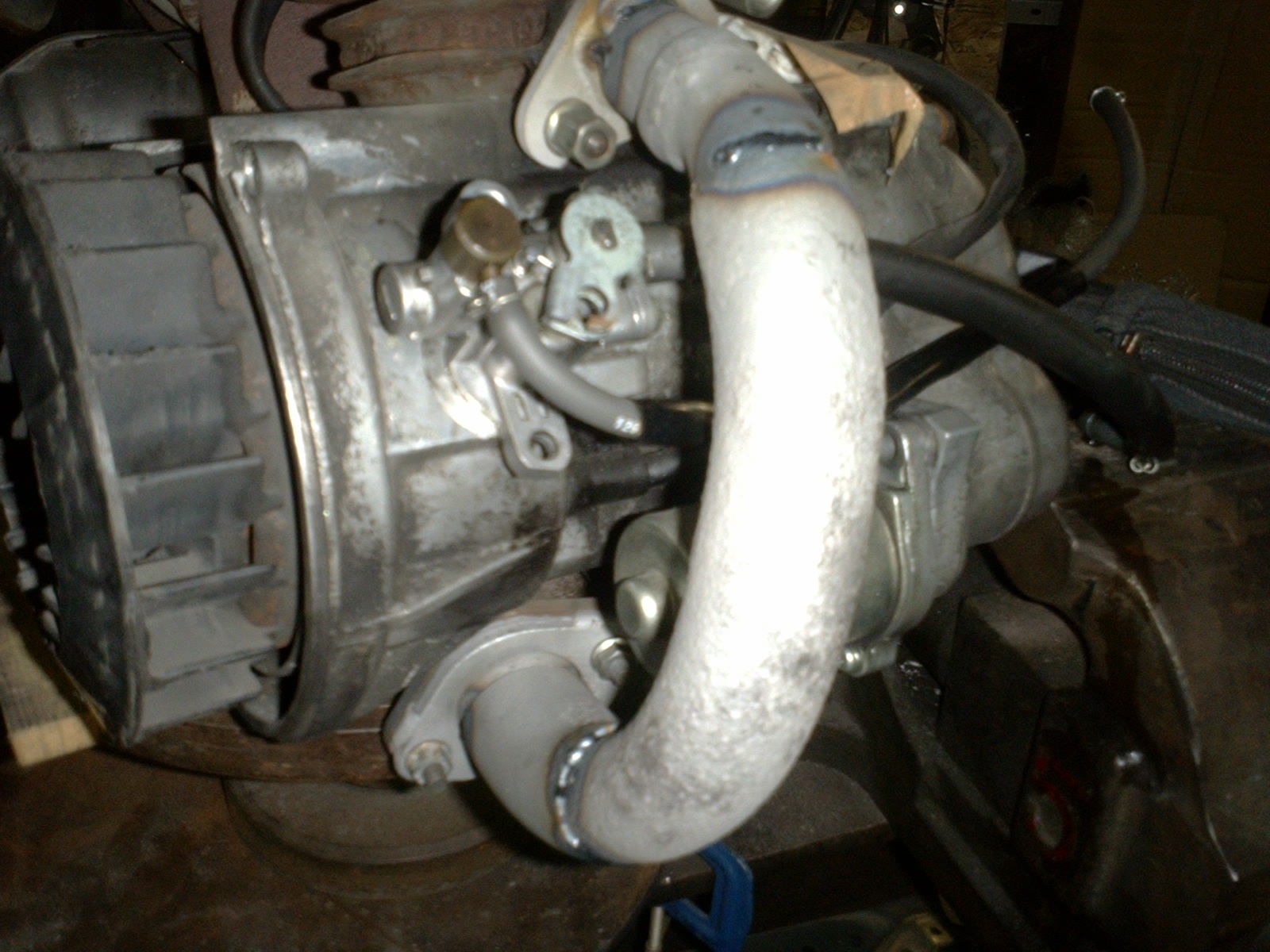

　完成　　　　　　　　　　ノーマルポート用

効率優先のためカバーを取り付ける場合は干渉します。
（カバー装着時加工が必要）

ポートを広げたシリンダーに取り付ける場合はマフラー入口につなげるパイプから太いものをを使用。
