HONDA車用 キャブレター ミニバイク用
純正ガスケットセット/メインジェット/スロージェット
|
モデル |
バルブサイズ |
ベンチュリー系
(エアクリ取り付け部) |
インマニ取り付け部内径 |
取り付けネジ間 |
メインジェット |
|
![](P1090271.JPG) |
AF18E
DIO 18.25.27.
|
13o |
32o |
16o |
42mm |
京浜丸型小 M |
|
![](P1090274.JPG) |
AF24E
タクト… |
|
25o |
17o |
35o |
|
|
![](P1090277.JPG) |
AF34E
ライブディオ 前期
|
18o
8CB |
32o |
16o |
42mm |
京浜丸型小 M |
|

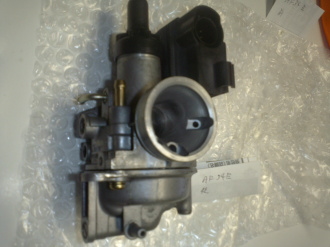

![](P1090279.JPG) |
AF34E
ライブディオ 後期
(規制前)
|
18o
8CD |
32o |
16o |
42mm |
京浜全ネジ大 O |
|
![](P1090282.JPG) |
AF34E
ライブディオ 後期
(規制後)
|
18o
G10 |
32o |
16o |
42mm |
京浜全ネジ大 O |
|
![](P1090298.JPG) |
HF05
リード90
|
13o |
32o |
16o |
42mm |
京浜丸型小 M |
|
|
TD01
ジャイロUP 前期
|
13o |
32o |
16o |
42mm |
|
|
AF34E用 キャブレター比較
|
前期 |
後期 規制前 |
後期 規制後 |
エアクリーナー側 |
![](P1090291.JPG) |
![](P1090292.JPG) |
![](P1090293.JPG) |
マニホールド側 |
![](P1090294.JPG) |
![](P1090295.JPG) |
![](P1090296.JPG) |
内部 |
![](P1090278.JPG) |
![](P1090281.JPG) |
![](P1090284.JPG) |
サイズは共通です |
前期、後期でカッタウエイの角度が違います
(右側二つの比較) |
後期規制後はニードルの取り付けが違います |
![](P1090285.JPG) |
![](P1090286.JPG) |
![](P1090287.JPG) |
左から 後期 規制後 後期 規制前 前期
![](P1090289.JPG)
純正ガスケットセット/メインジェット/スロージェット
