左 39.6mm
右 38.8mm
差 0.8mm
(左側）
ここまで削るとたいていのベルトで最大変速
溝の削り具合とベルトサイズで調整
シムで調整

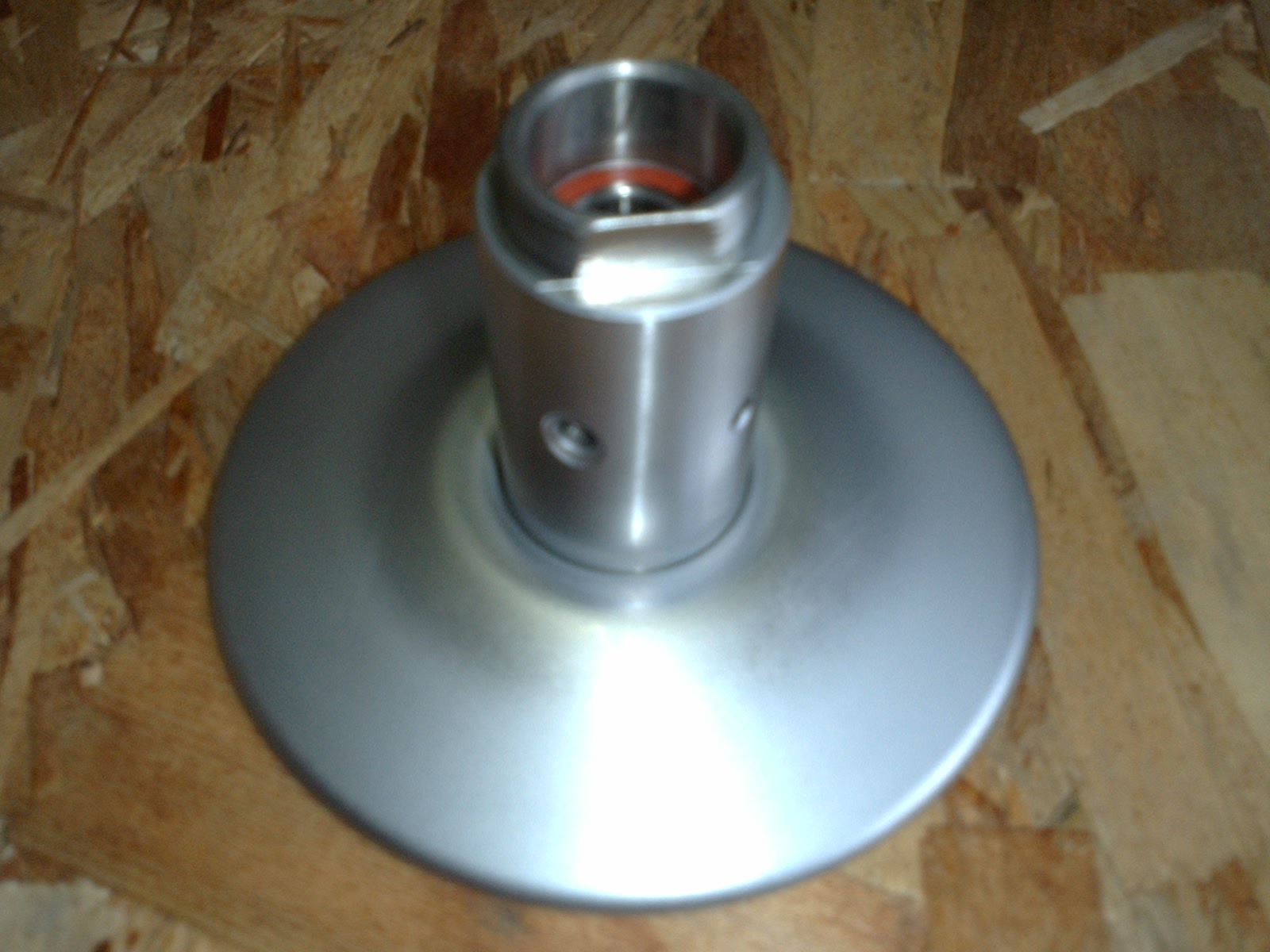

G' 用 ドリブンフェイス
ガイドピンの位置がZXやジャイロ(３ピン)のものよりも上にあるためベルトが落とし込みやすくなります。
| G' | ZX,ジャイロ | |
|---|---|---|
|
|
|

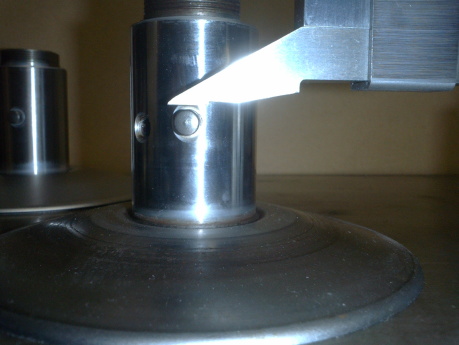

| トルクカムのピン位置 左 39.6mm 右 38.8mm 差 0.8mm |
|
|

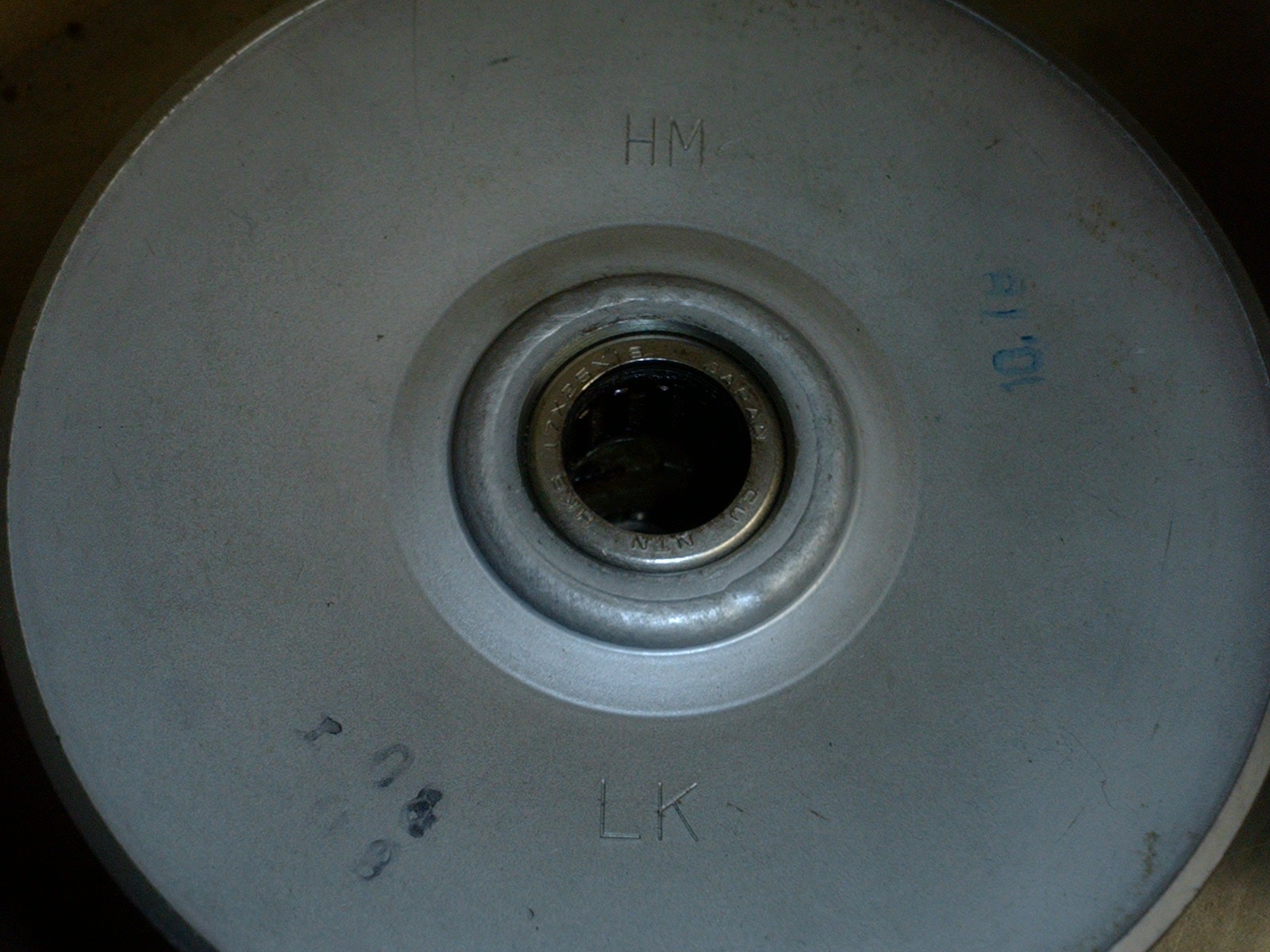

| 標準ではG'用はフェイス間に隙間ができます (左側） |
|
|
|
|
|

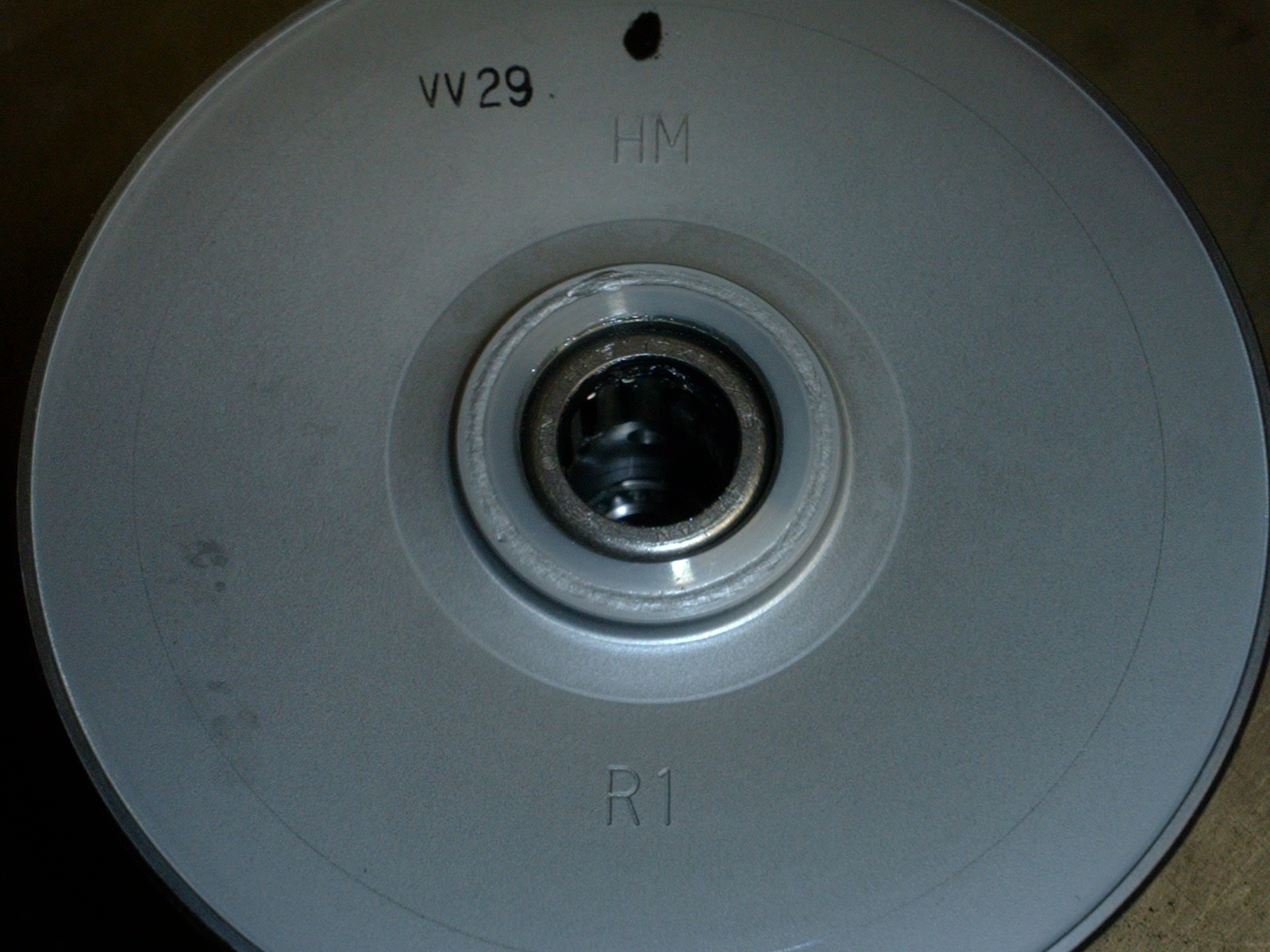

| 加工例 ここまで削るとたいていのベルトで最大変速 溝の削り具合とベルトサイズで調整 |
|
|
| 最大変速時にトルクカムがクラッチに当たる場合 シムで調整 |
|
|
純正部品
